Гібридний інвертор NETPRO Phaeton 5000 (5kW, 48V, off-grid, on-line!, MPPT 1x4kW, 145VDC, макс.ток заряда АКБ 140А, Wi-Fi¶llel optional)
Обране
Порівняти
Багатофункціональний інвертор/зарядний пристрій, що об'єднує в собі функції інвертора, сонячного зарядного пристрою. Спеціально розроблений для проблемних мереж з нестабільним рівнем напруги, зберігає працездатність від мережі в межах 110-280В, без відключення від неї, при цьому на виході інвертора 220/230/240В.
Високовольтний контролер MPPT з максимальною потужністю сонячного поля до 6000Вт дає змогу дати зарядний струм для акумулятора до 100А або компенсувати споживача на величину сонячного поля.
Має портативні розміри і може використовуватися в якості джерела безперебійного живлення.
Доступна конфігурація сили струму зарядки акумуляторних батарей, пріоритет вхідного живлення зарядного пристрою від мережі змінного струму/сонячних батарей і прийнятна вхідна напруга, що обирається для різних видів застосування.
Застосовується в сонячних електростанціях і системах безперебійного живлення для серверного, медичного та іншого високоточного обладнання.
Переваги OFF-GRID інвертора NetPRO Phaeton:
- Нульовий час переходу (0 мс). Надійний захист для критично важливих споживачів: сервери, банкомати і т.д.
- Сонячний інвертор із синусоїдальною хвилею.
- Можливість вибору великого струму заряду.
- Широкий діапазон DC струму на вході.
- Настроюється пріоритет режиму роботи від змінного струму/сонця за допомогою РК-дисплея.
- Сумісність з електромережею і генератором.
- Автоматичний перезапуск при відновленні подачі змінного струму.
- Захист від перевантаження і короткого замикання.
- Інтелектуальна конструкція зарядного пристрою для оптимальної роботи акумулятора.
- Функція холодного старту.
Сфери застосування
- сонячні електростанції;
- джерела безперебійного живлення;
- джерела резервного електроживлення;
- інші області застосування.

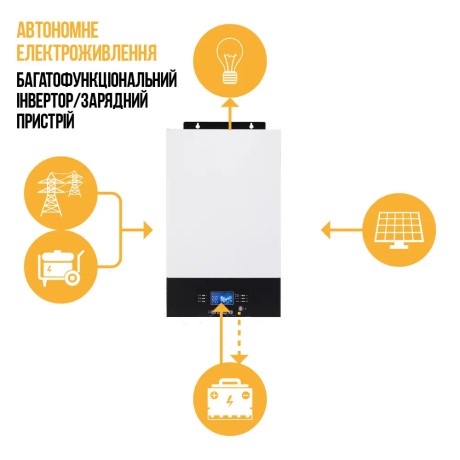

Гібридна система енергопостачання

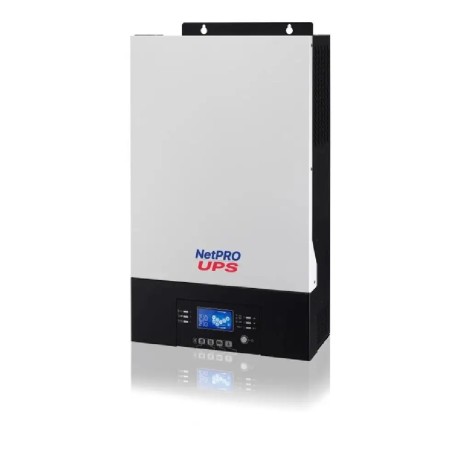

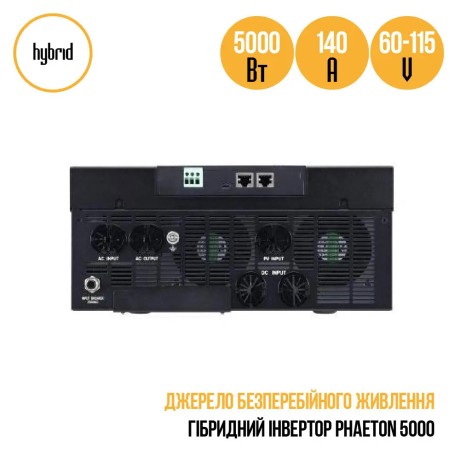

Зовнішній вигляд сонячного інвертора NetPRO Phaeton
РК-дисплей. - Індикатор стану,
- Індикатор зарядки.
- Індикатор несправності.
- Функціональні кнопки.
- Вимикач живлення.
- Вхід змінного струму.
- Вихід змінного струму.
- Вхід з фотоелектричного пристрою
- Вхід з акумуляторної батареї.
- Автоматичний вимикач.
- Комунікаційний порт для приєднання панелі віддаленого РК-дисплея.
- Комунікаційний порт для паралельного з'єднання інверторів (тільки для моделей з функцією паралельного включення).
- Кабель розподілу струму при роботі на загальне струмове навантаження (тільки для моделей з функцією паралельного включення).
- Сухий контакт на магнітному керуванні.
- Комунікаційний порт RS-232.
- Резерв.
Орієнтовний час автономної роботи інвертора при різних навантаженнях.
Час представлено при роботі з 4 АКБ EverExceed серії Deep Cycle на основі заявлених виробником розрядних характеристик АКБ з глибиною розряду до 1,75В/ел при температурі навколишнього середовища 20°С:
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
В інвертор можна опціонально встановити wi-fi карту для віддаленого моніторингу та отримання повідомлень про функціонування пристрою.
WI-FI CARD/BOX ДЛЯ ІНВЕРТОРІВ NETPRO
Wi-Fi карта призначена для збору даних від підключеного інвертора(ів) та їх передачі до онлайн-центру обробки даних через бездротову мережу. Служба даних HTTP-сервера може контролювати кілька пристроїв і зберігати всю інформацію про роботу пристрою на сервері даних. Після встановлення Wi-Fi карти користувачі можуть настроїти параметри зв'язку як режим AP (точка доступу) або віддалений доступ до даних інвертора через Інтернет у режимі STA (режим станції).
Також користувачі можуть отримати доступ до даних про роботу інвертора та аналізувати повідомлення за допомогою веб-браузера. Дана Wi-Fi карта автоматично оновлює та встановлює останню версію прошивки.
Принцип роботи Wi-Fi карти для інвертора в режимі AP та STA
Особливості Wi-Fi картки для інверторів NetPRO
- Вивантажує інформацію на сервер даних через бездротову мережу.
- Віддалений моніторинг даних інвертора(ів) через сервер даних у будь-який час.
- Повідомлення про подію електронною поштою.
- Вбудований веб-сервер.
- Автоматичне оновлення прошивки.
Огляд Wi-Fi карти для сонячного інвертора
| Wi-Fi карта | Wi-Fi Box |
 |
 |
- (1) Антена
- (2) Світлодіод стану системи
- (3) Golden Fingers: для підключення інтелектуального слота підключеного пристрою
- (4) Порт RS-232
- (5) Вхід 12 В постійного струму
Призначення | Для сонячних батарей, Для будинку |
Тип пристрою | інвертор / зарядний пристрій (OFF-GRID) |
Робота в паралелі | Опційно до 9 пристроїв |
ВХІД | |
Напруга, В | 230 |
Діапазон напруги (AC) | 176-280 В при 100% навантаженні / 110-280 В при 50% навантаженні |
Частота | 50 Гц / 60 Гц (автоматичне визначення) |
ВИХІД | |
Регулювання напруги (AC) | 220/230/240 В ± 3% |
THDv на виході | <3% для лінійних навантажень, <5% для нелінійних навантажень |
Стійкість до перевантаження | 10000ВА протягом 5 сек |
ККД (піковий) | Лінійний режим: >92%; Режим від АКБ: >93% |
Синусоїда | Чиста синусоїда |
Час перемикання | 0 мс (для режиму від мережі до роботи від батареї) 10 мс (для режиму інвертора в режимі байпасу) |
БАТАРЕЇ | |
Напруга АКБ (DC) | 48 В |
Максимальний струм заряду, А | 140 |
Напруга буферного заряду (DC) | 54 В |
Захист від перезаряджання (DC) | 64 В |
СОНЯЧНИЙ ЗАРЯДНИЙ ПРИСТРІЙ І ЗАРЯДНИЙ ПРИСТРІЙ ВІД МЕРЕЖІ | |
Тип сонячного зарядного пристрою | MPPT |
Максимальна напруга відкритого контуру масиву сонячних панелей (DC) | 145 В |
Максимальна потужність масиву сонячних панелей | 4000 Вт |
Максимальний зарядний струм АС | 60 A |
Діапазон напруги MPP (DC) | 60~115 В |
ФІЗИЧНІ ПАРАМЕТРИ | |
Розміри, Д x Ш x В (мм) | 120 x 295 x 468 |
Вихідні інтерфейси | USB, RS-232 |
ДОВКІЛЛЯ | |
Вологість | Відносна вологість від 5% до 95% (без конденсації) |
Робоча температура | від -10°C до 50°C |
Температура зберігання | від -15°C до 60°C |
Максимальний струм заряду сонячної батареї | 80 A |
Бренд | NetPRO |
ЗАГАЛЬНЕ | |
